Cette étiquette, « TUBE D’ENROULEMENT» est utilisée par WordPress®, pour qualifier le contenu d’un article de blog. L’étiquette « TUBE D’ENROULEMENT» permet d’indexer le contenu des articles, et de faire une recherche sur ce terme.
Aujourd’hui, on vous explique comment vous débarrasser des plis que pouvez parfois observer quand vous enroulez votre toile de store.
Il existe différentes sortes de plis pouvant affecter les toiles de stores bannes. Cet article ne concerne que les plis d’enroulement qui apparaissent au centre de la toile.
Dans cet article, nous nous intéressons à ceux qui se forment quand on enroule la toile, c’est à dire quand on le referme.
A quoi ressemblent ces plis ?
On peu observer deux phénomènes concomitants :
On observe la formation de plis au moment où on commence à enrouler la toile sur elle-même. Dès les premiers tours, la toile commence à froncer surtout au milieu. Le phénomène semble s’amplifier au fur et à mesure de l’enroulement.
On observe aussi que l’enroulement se décale progressivement vers le centre su store au lieu d’être parfaitement aligné.
Quelle est la cause de ces plis ?
L’origine de ces plis a une cause principale qui est la la flèche du tube d’enroulement.
D’autres types de plis, ont d’autres causes, mais ce n’est pas l’objet de cet article.
Ces plis ne sont pas très esthétiques, mais n’ont pas de réelles conséquences sur les fonctionnalités de la toile qui conserve toutes ses qualités.
On appelle « flêche » la mesure du creux tube en son milieu.
L’acier du tube d’enroulement a une élasticité naturelle qui le fait fléchir sous son propre poids. On estime la flèche à 0.3% de la largeur du tube.
Dans le cas d’un store de 6 mètres cela donne une flèche de 2 cm.
600 cm x 0.3% = 2 cm.
Cela suffit à provoquer et à expliquer la formation de plis à l’enroulement.
Comment s’en débarrasser ?
Quand nous livrons la toile, les joncs dépassent. C’est délibéré, cela vous permet de faciliter les opérations qui vont suivre.
Installez votre toile normalement. Si vous ne savez pas faire, regardez les tutoriels que nous avons faits à votre attention.
A ce stade, je jonc devrait dépasser des deux côtés du store. Si ce n’est pas le cas, tirez dessus pour répartir la longueur à droite et à gauche.
Procurez-vous 2 chevilles en nylon de type Fischer™. et 2 vis inox.
Tirez sur le jonc de la longueur de deux chevilles.
Coupez le.
Récupérez-le de l’autre côté, et tirez le de la valeur d’une cheville.
A ce stade, le jonc devrait être invisible, et laisser de chaque côté la place pour une cheville.
Introduisez la chevillenylon dans l’ourlet de la toile.
Vissez la vis inox à l’intérieur de la cheville.
Remarquez comme la toile a tendance à reculer, et à bien se tendre.
Recommencez de l’autre côté. C’est terminé. les plis ont disparu.
Faites un test d’enroulement pour vérifier visuellement la disparition des plis. Pendant ce premier enroulement, prenez soin de tirer sur la toile des deux côtés à la fois, pendant toute la durée de l’enroulement, pour favoriser le bon enroulement et la formation de mauvais plis qui seraient plus difficiles à faire disparaître.
Devant le succès de notre première vidéo sur le jonc à montage rapide, nous avons eu l’idée de vous en proposer une nouvelle version, enrichie et complétée de vos remarques questions et commentaires …
C’est parti !
Jonc à montage rapide : Présentation
Aujourd’hui nous vous présentons de nouveau un accessoire qui avait particulièrement retenu notre attention quand nous l’avions découvert.
Il s’agit du jonc à montage rapide. Nous le proposons avec beaucoup de succès sur notre site depuis plusieurs années maintenant.
Celui-ci a suscité de nombreuse réactions et interrogations qui ont rendu nécessaire la production de cette nouvelle vidéo.
Quel est l’intérêt ? Et bien tout simplement gagner du temps lors du remplacement de votre toile de store.
Regardez, vous allez comprendre : Le jonc c’est cet accessoire en plastique. Il est inséré à l’intérieur d’un ourlet de la toile.
La toile est ensuite insérée à l’intérieur de la gorge du tube.
Quand la toile est de dimensions importantes, les surépaisseurs au niveau des coutures, peuvent parfois former des points de blocage, et il faut exercer une certaine force pour arriver à tirer la toile sur toute la longueur du tube.
Vous pouvez grandement vous faciliter la tâche Demandez à ce que votre toile soit équipée avec un jonc à montage rapide au lieu et place du jonc traditionnel lorsque vous passerez votre commande ès lors, l’introduction de la toile ne se fait plus latéralement mais de face.
C’est à la fois beaucoup plus facile, et beaucoup plus rapide.
Le profil particulier du jonc va venir se coincer automatiquement à l’intérieur de la gorge du tube. Dès lors, la toile ne pourra plus sortir.
Notez que ce nouveau jonc est cousu à la toile et non plus inséré dans un ourlet.
Jonc à montage rapide : Mise en oeuvre
Si vous avez déjà procédé au remplacement d’une toile de store, je suis sur que vous mesurez l’intérêt de ce jonc à montage rapide.
Il apporte un gain de temps substantiel et une plus grande facilité de montage.
C’est particulièrement vrai pour les stores coffre. En effet sur ces stores le remplacement de la toile est souvent difficile.
Il faut en effet démonter tout ou partie du coffre pour procéder au remplacement de la toile. Souvent il faut même, décrocher le store du mur et procéder à son démontage complet au sol.
Avec le jonc à montage rapide tout cela est fini : Le remplacement de la toile se fait de face, sans aucun démontage. Vous mettez dix minutes là où vous auriez mis au bas mot deux heures.
Deux remarques cependant :
Tout d’abord, notez que le profil particulier du jonc à montage rapide n’est efficace que sur une traction tangentielle.
Cela signifie que vous devez faire tourner le tube d’un quart de tour, immédiatement après avoir inséré la toile de manière à ce le profil se bloque.
Dans le cas contraire, si vous exercez une traction immédiatement après avoir introduit le profil, celui-ci ressortira aussitôt.
Par ailleurs, notez le jonc à montage rapide est conçu pour le tube d’enroulement uniquement. Il n’est pas possible de l’installer en bas sur la barre de charge. En effet, celui ne tiendrait pas car la traction le ferait ressortir aussitôt.
De la même manière, il n’est pas non plus conçu pour fixer un lambrequin.
Voilà … nous espérons que vous avez apprécié et mesuré tout l’intérêt de ce jonc à montage rapide.
Sachez qu’il est en vente sur notre site, en option, quand vous commandez votre nouvelle toile de store.
Et souvenez-vous, si vous avez des questions ou des remarques, nous sommes à votre disposition par chat, par email ou tout simplement en laissant un commentaire ci-dessous.
Nous vous souhaitons une bonne installation, et surtout, envoyez-nous une photo de votre réalisation quand vous aurez terminé.
Si vous voulez remplacer la toile de votre store, il est important de commander exactement la même que celle que vous avez déjà. Il est donc essentiel de bien la mesurer, et d’identifier les fixations de la toile, ce qu’on appelle les finitions. Aujourd’hui, on s’intéresse plus particulièrement à la finition haute : Comment la toile est-elle fixée en hau, sur la le tube d’enroulement.
Si vous préférez regarder une vidéo, c’est la même chose :
Vidéo : Identifier la finition haute
Première chose : Déroulez le store complètement
Toile de store enroulée sur le tube d’enroulement
Bien sûr, pour vérifier la manière dont la toile est fixée en haut sur le tube d’enroulement, il convient avant tout chose de dérouler complètement la toile. Si votre store est électrique, et s’arrête sans se dérouler complètement, il convient de débloquer les réglages de fins de courses. Nous avons une autre vidéo et un autre article qui vous explique comment faire.
1er.cas – FIXATION PAR JONC
Toile de store retenue par un jonc sur le tube d’enroulement
C’est le cas le plus courant. La toile est équipée avec une baguette en plastique qu’on appelle un jonc. (En noir sur la photo)
La toile est glissée dans la rainure du tube. La baguette en plastique empêche la toile de se retirer. C’est à la fois simple moderne et efficace comme choix de fixation haute.
Mesurez le diamètre du jonc
Ces joncs existent en différents tailles, prenez-donc soin de bien noter son diamètre en utilisant un pied à coulisse.
Enfin, et c’est un cas peu fréquent, votre toile peut être fixée à l’aide de ce type particulier de profil en plastique, que l’on appelle un jonc à montage rapide.
2ème.cas – FIXATION AGRAFEE
Toile de store agrafée sur le tube d’enroulement
Dans ce nouvel exemple, la toile est agrafée sur le tube d’enroulement à l’aide d’agrafes métalliques. Elles sont faciles à enlever et à remettre.
Prenez soin de les récupérer quand vous démontez votre toile, car vous en aurez besoin pour installer la nouvelle toile.
S’il vous en manque, sachez que nous en vendons sur notre site dans la rubrique ACCESSOIRES.
3ème.cas – FIXATION CLIPSEE
Toile de store clipsée sur le tube d’enroulement
Dans ce nouvel exemple de fixation haute, la toile est maintenue en place par des clips métalliques en forme de 1/2 lune.
Prenez soin de les récupérer quand vous démontez votre toile, car vous en aurez besoin pour installer la nouvelle. S’il vous en manque, sachez que là aussi, nous en vendons sur notre site dans la rubrique ACCESSOIRES.
Méfiez-vous quand vous les enlèverez : les clips ont tendance à sauter, comme des ressorts. Prenez soin de porter des lunettes, et de poser la main dessus bien à plat quand vous les faites sauter avec un tournevis plat.
4ème.cas – FIXATION MIXTE
Toile de store fixée avec agrafes et clips
Il peut arriver que les systèmes de fixation sont mélangés et que l’on voit à la fois des agrafes et des clips.
5ème.cas – FIXATION VISSEE
Toile de store vissée sur le tube d’enroulement
Dans ce nouvel exemple, de finition haute La toile est vissée directement sur le tube, comme on le voit ici, en utilisant des vis auto-foreuses, ou vis Parker. Prenez soin de les récupérer quand vous enlevez l’ancienne toile, car vous en aurez besoin pour installer la nouvelle. S’il vous en manque, sachez nous en vendons sur notre site dans la rubrique ACCESSOIRES.
6ème.cas – FIXATION COLLEE
Toile de store collée au tube d’enroulement
Dans ce dernier exemple de fixation haute, la toile est collée sur le tube d’enroulement. On utilise le plus souvent du ruban adhésif double face, le même que celui dont on se sert pour coller la moquette.
Cet accessoire est en vente sur notre site, dans la rubrique ACCESSOIRES.
Conclusion
Voilà, pour résumer, il existe 6 cas possibles de fixation haute pour une toile de store :
Fixation par jonc
Fixation agrafée
Fixation clipsée
Fixation mixte agrafes + clips.
Fixation vissée
Fixation collée
Alors dans quel cas êtes-vous ? C’est certainement beaucoup plus clair maintenant.
Passez votre commande sur notre site, et cochez la case qui correspond à votre situation. (site en surimpression)
Enfin, si vous voulez voir d’autres tutoriels vidéo relatifs au montage des toiles de stores, sur notre chaîne YouTube™, cliquez sur le lien.
Pour pouvoir fabriquer une nouvelle toile de store, a l’identique de l’ancienne, nous avons évidemment besoin de connaitre ses dimensions : largeur et avancée.
Mesurer la Largeur de votre toile de store est très facile.
Comment procéder ?
Munissez-vous d’un mètre à ruban métallique. Déployez votre store complètement. Posez le ruban du mètre directement sur la toile du store banne, d’un côté à l’autre. Mesurez la largeur de la toile du store banne extérieur d’une flèche à l’autre. (Voir dessin ci-dessus)
Il s’agit de la largeur de la toile entière une fois confectionnée, d’une extrémité à l’autre.
Remarques :
Travaillez à deux
Il est plus facile de mesurer la largeur de votre store banne extérieur à deux plutôt que seul.
Soyez précis
Tendez le tissu de la toile du store banne. Celle-ci ne doit pas faire de pli. Prenez la mesure plusieurs fois, pour éviter les erreurs.
Nous ne recommandons pas l’utilisation d’un mètre de couturière, cars ils sont trop petits, ont tendance à se déformer et à donner des mesures erronées sur de grandes longueurs. Privilégiez un mètre à ruban métallique dont la longueur dépasse la largeur de votre store.
Mesurez deux fois
Soyez précis, au centimètre près. Mesurez deux fois par mesure de sécurité.
Ma toile est moins large que le tube d’enroulement. C’est normal ?
Vous pourrez peut-être constater que la mesure de la largeur toile est plus petite que celle du tube d’enroulement. Ceci est normal et permet à la toile de store de s’enrouler sur le tube sans faux-plis ni frottements. Un écart de 3 à 4 cm environ de chaque coté est normal.
Mon store fait 4 mètres, mais quand je mesure la toile, je trouve 384 cm de large. C’est normal ?
Oui. C’est en fait la même question que précédemment. La toile de store est toujours plus petite que l’armature elle-même.
Une joue latérale de store banne peut vous protéger indifféremment du soleil, des intempéries, des vis à vis ou de tout cela à la fois.
Installée sur un commerce, elle peut aussi servir de support publicitaire.
A l’usage, une fois votre store banne installé, vous pouvez constater certains phénomènes : Le soleil rasant aux expositions sud-ouest et ouest vous incommode en fin de journée l’été ou plus tôt dans la journée à la mi-saison.
Le vent dominant vous gène en passant sous le store, et vous cherchez à vous en protéger.
Les intempéries, la pluie, la bruine, ou tout simplement les feuilles mortes créent un réel inconfort quand vous êtes à l’abri de votre store banne sur votre terrasse.
Vous souhaitez simplement vous protéger d’un vis-à-vis qui limite votre intimité quand vous êtes sur votre terrasse.
Enfin, pour les commerçants, les joues latérales remplissent plusieurs fonctions fort utiles :
Délimitent l’espace alloué au commerce, en le matérialisant au sol, souvent sur le trottoir.
Superbe emplacement publicitaire quand elle sont marquées ou floquées.
Empêchent le vol à la tire des marchandises par des âmes mal intentionnées agissant par côté.
Dans les CHR, elles protègent les consommateurs des intempéries et maintiennent une atmosphère plus chaude et propice à la consommation.
Une joue latérale se place verticalement sur le cote de votre store banne, et remplit toutes ses fonctions. Ce n’est pas simplement un dispositif de protection solaire.
On peut adapter une jour de côté sur à peu près tous les types de stores :
Stores bannes monoblocs, stores semi-coffres sou coffres, store de terrasse et stores à double pente. On peut même les adapter à des pergolas. Consultez-nous pour tous vos projets particuliers..
La confection de la joue
Il est d’usage d’utiliser le même tissu que celui du tore banne, pour confectionner la joue latérale de votre store banne. Cependant, il est parfaitement possible d’utiliser quelque tissu que ce soit. Au delà des considérations esthétiques, les bâches PVC, Soltis®, Sunworker®, conviennent aussi parfaitement.
Le plus économique est de prendre de la toile de store.
Pour répondre à de légitimes objectifs de solidité face aux sollicitations mécaniques infligées par sa présence sur le trottoir, les commerçants pourront judicieusement se tourner vers de la bâche PVC à partir de 450 g/m².
La largeur de votre joue latérale devrait en toute logique correspondre à l’avancée de votre store, ou de celle de la toile de store elle-même, déduction faite des traditionnels 30 cm. d’enroulement.
Reliée à la canne pour banne monobloc à l’aide d’agrafes, la joue latérale est une toile confectionnée sur mesure selon 4 modèles. Joue sans passage d’homme.

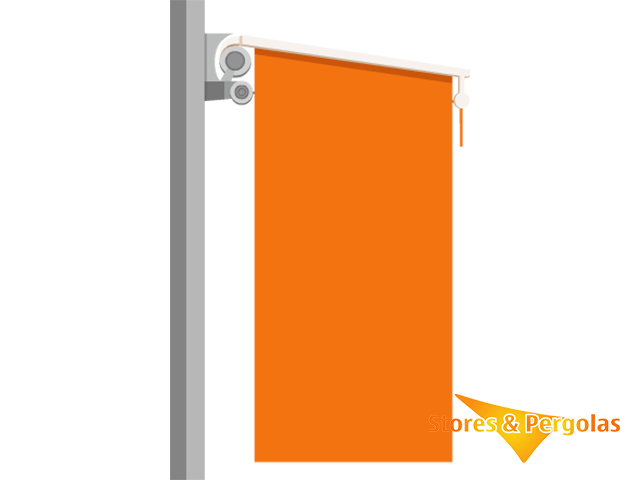

A – Type A Joue droite simple.
B – Type B : Joue droite ajustée le long du mur.

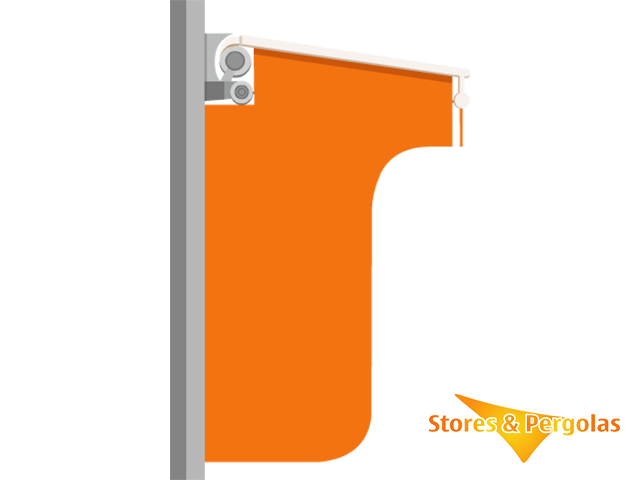

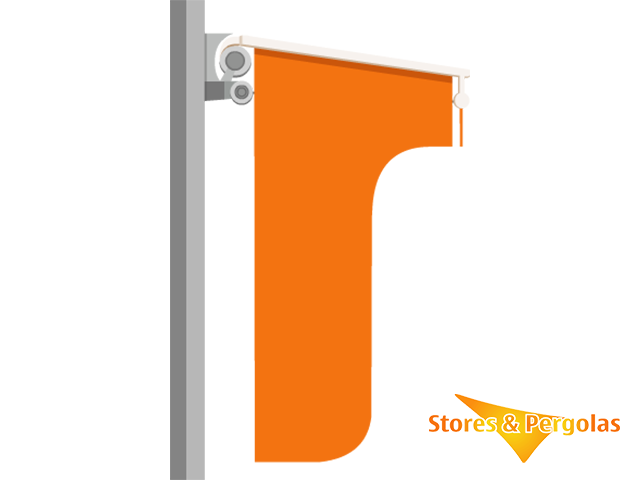

C – Type C : Joue avec passage d’homme sur trottoir . D – Type B : Joue avec passage d’homme sur trottoir et ajustée le long du mur.
La « barre de foc » ou « canne de banne »

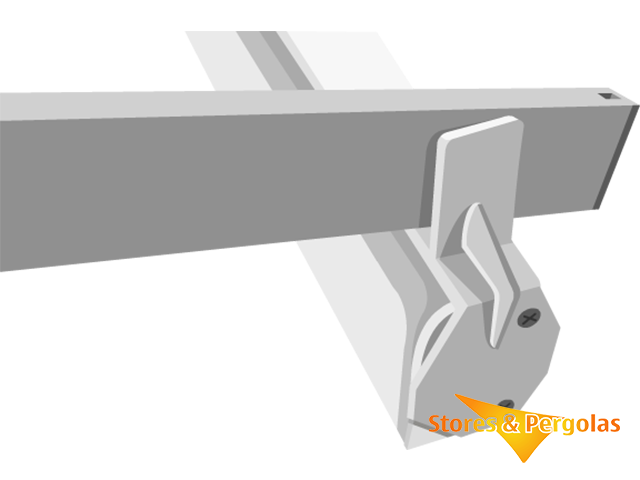

Barre de foc « Premium® en aluminium thermo-laqué. Partie basse.
La « barre de foc » aussi appelée « canne de banne » est le support de votre joue latérale.
C’est elle qui permet d’accrocher physiquement la joue latérale, au store banne.
Elle se pose simplement entre le tube d’enroulement, et la barre de charge.

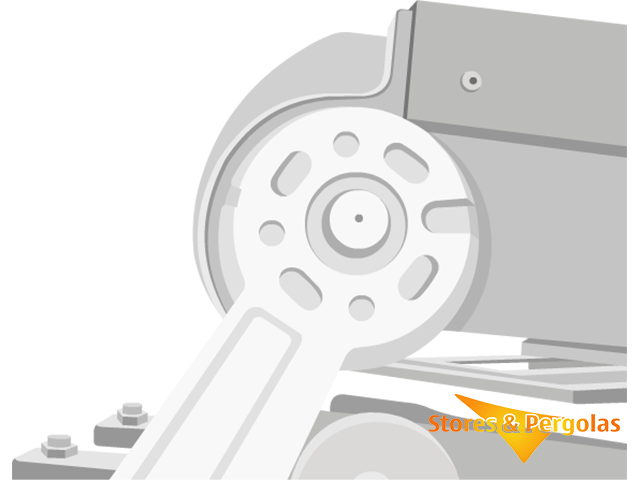

Barre de foc « Premium® en aluminium thermo-laqué. Partie haute.
Description :
Astucieuse, la canne pour joue latérale s’accroche et se décroche de l’enrouleur de votre banne et se repose sur la barre de charge.
Il va de soi que votre store doit être ouvert pour positionner la barre de foc.
Une fois ouverte. La joue en toile agrafée dessus équipera le coté de votre store banne et vous protégera ainsi du soleil, des intempéries et d’éventuels vis à vis
Mécanisme :
La canne s’accroche sur le tube enrouleur et se pose sur la barre de charge à l’aide d’un embout adapté.
Nous proposons deux modèles de barres de foc :
Un modèle « Essential® » en acier galvanisé.
Barre de foc « Essential » en acier galvanisé.
Un modèle « Premium® » en aluminium thermo-laqué blanc 9010 ou beige 1015.
Pour le modèle « Essential® », la canne passe à travers un fourreau de la toile.
Avec le modèle « Premium® », la toile s’agrafe le long du profil de la canne, (cache agrafes fourni).
Existe pour stores de 150 cm à 400 cm d’Avancée.
Précautions d’utilisation :
La Canne de banne est décrochable manuellement.
Elle se pose uniquement sur les stores en position dépliée.
Enlever systématiquement la canne avec sa toile, avant le repli du store.
Marquage flocage de joues latérales
Vous installez votre joue latérale dans un commerce ou un CHR ?
Il est surement opportun de la faire marquer à vos couleurs. Une joue latérale est un support privilégié pour vous annoncer dans la rue. Elle est face au déplacement de vos clients. Elle est est donc naturellement très visible.
Il serait dommage de ne pas profiter de ce support publicitaire gratuit.
Notre atelier spécialisé va vous réaliser un devis et une maquette de votre projet. consultez-nous.
Lester la joue ou l’accrocher ?
Une fois en place, votre joue va avoir tendance à se balancer au rythme du vent. Cela est préjudiciable à la toile elle-même, et va entamer sa longévité.
Par ailleurs, Les mouvements de la toile peuvent poser des dégâts à l’environnement immédiat : objets et personnes …
Il est donc indispensable de prévoir l’accrochage de la toile en partie basse ou son lestage, voire les deux.
Comment accrocher la joue à la fois au sol et au mur ?

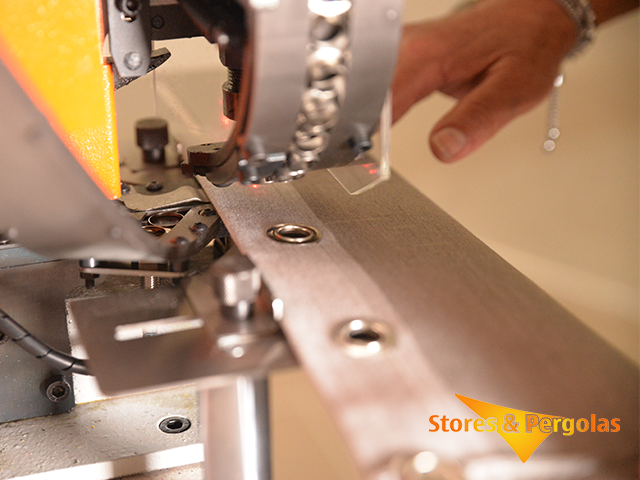

Par défaut, votre joue latérale est confectionnée avec des œillets inoxydables positionnés tous les 50 cm côté mur, et côté sol.
–
Sur demande, nous pouvons bien entendu, vous proposer toute autre forme d’accrochage. N’hésitez pas à nous consulter.
Nous vous fournissons des « pontets escamotables » à fixer au mur et/ou au sol, en regard des œillets. Ils vous permettront d’accrocher la joue.

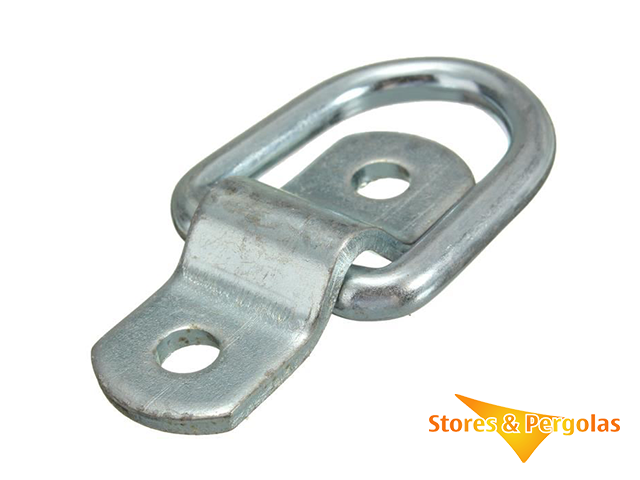

Pontet escamotable en acier électro-zingué
Ils sont très pratiques : Quand la joue n’est plus en place, ils s’escamotent pour se faire oublier.
Comment lester une joue latérale ?
Il est possible de lester la joue latérale, pour limiter les effets du vent sur celle-ci.
Par ailleurs, le lest va tendre la toile, lui donnant ainsi un très beau rendu vertical, sans faux plis.
Finalement, que vous l’attachiez ou non, il est toujours judicieux de lester votre joue latérale.
Cela s’effectue en introduisant un tube galvanisé ou des lests dédiés à cet usage, dans le fourreau de la toile que nous avons pris soin de confectionner en partie basse. Prenez soin d’utiliser des lests électro-zingués ou galvanisés pour éviter la corrosion de l’acier qui laisserait inévitablement apparaître des traces de rouille à travers la toile.
Lest de joue latérale en acier électro-zingué
En résumé
Quand vous commandez une joue latérale pour votre store banne, vous recevez :
Comment identifier la finition haute d’une toile de store ?
Finition haute : Pour pouvoir commander une nouvelle toile de store, vous avez besoin de savoir comment l’ancienne toile était fixée.(En haut et en bas). C’est ce qu’on appelle dans le jargon des storistes, les finitions hautes et basses.
La finition haute est la manière dont la toile est fixée au tube d’enroulement : Le tube qui tourne sur lui même.
A l’inverse, la finition basse est la manière dont la toile est fixée au tube qui monte et qui descend : La barre de charge.
Finition haute – Voici comment procéder
Tout d’abord, commencez par déployer votre store entièrement en tournant la manivelle.
Photo 1 – Toile enroulée sur le tube d’enroulement
Il peut se produire que vous ne puissiez dérouler entièrement votre store parce qu’il s’arrête automatiquement quand vous appuyez sur la télécommande ou l’inverseur mural. Cela se produit notamment avec les stores électriques. Si vous êtes dans ce cas, débrayez-les fins de course, et déroulez-le complètement. Si vous ne savez pas comment faire, lisez ce tutoriel.
Ensuite, grimpez sur un escabeau, et regardez de près comment la toile est fixée au tube d’enroulement.
Dans notre exemple ici, on ne voit rien du tout, car la toile n’est pas assez déroulée. Il est donc impossible de savoir comment la toile est fixée au tube d’enroulement.
Photo 2 – Toile entièrement déroulée laissant apparaître la finition haute de la toile par jonc
Continuez de dérouler la toile jusqu’à voir apparaître la fixation de la toile : La finition haute. (Photo 2)
